Breve resumen: Si el scanner no se comunica con la ECU, el problema no suele ser el equipo, sino fallas en alimentación, tierras o en la red de comunicación del vehículo. Antes de reemplazar módulos, es clave verificar el conector DLC, la red CAN y aplicar un diagnóstico estructurado para identificar la causa real.
Cuando el scanner no se comunica con la ECU, muchos técnicos asumen inmediatamente que el problema está en el equipo de diagnóstico. Sin embargo, en la práctica, la mayoría de las fallas de comunicación están relacionadas con problemas eléctricos, fallas en la red CAN o pérdida de alimentación en el sistema. Comprender estas causas permite evitar reemplazos innecesarios y realizar un diagnóstico profesional más preciso.
Si el scanner enciende pero no detecta módulos, o aparece un error de comunicación ECU, es necesario seguir un procedimiento estructurado antes de reemplazar componentes innecesariamente.
En este artículo analizaremos las causas reales de una falla de comunicación OBD2 y el procedimiento profesional para diagnosticarla correctamente.
Causas más comunes cuando el scanner no se comunica con la ECU
- Falta de alimentación en el conector DLC (pin 16)
- Problemas de tierra en los pines 4 y 5
- Falla en la red de comunicación CAN
- Módulo ECU sin alimentación o dañado
- Cableado en corto o abierto
- Fusibles asociados al sistema quemados

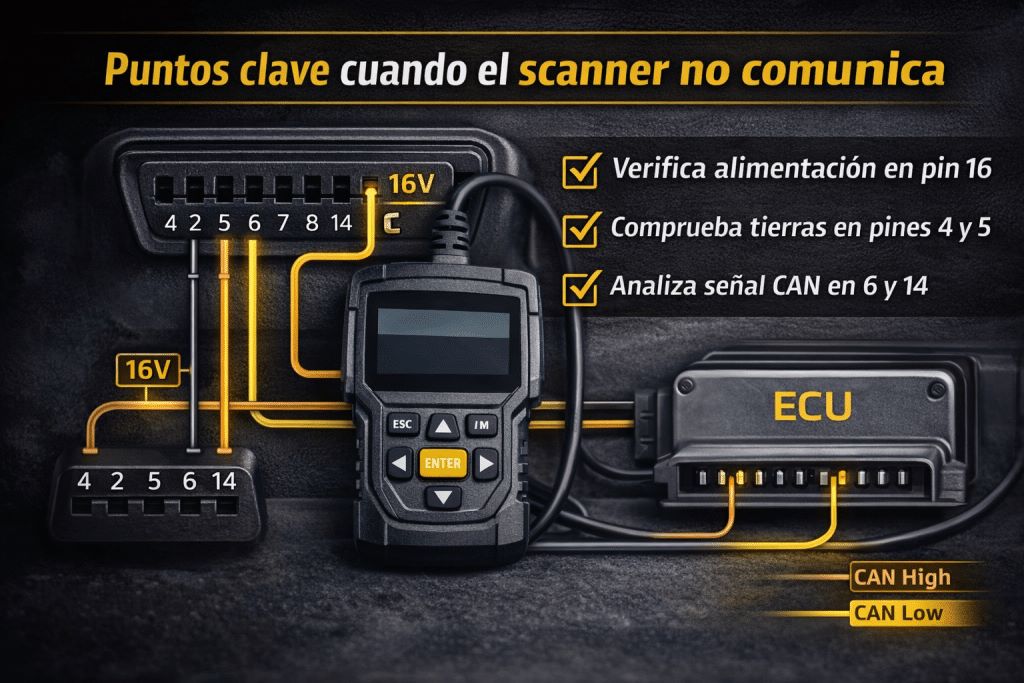

Antes de culpar al scanner: verificaciones básicas obligatorias
Un puerto OBD sin comunicación casi siempre tiene una causa eléctrica básica.
1️⃣ Verificar alimentación en el conector DLC
El pin 16 debe tener 12V constantes.
Los pines 4 y 5 deben tener tierra sólida.
En caso de que el puerto OBD no tenga voltaje, el scanner no podrá establecer comunicación, aunque esté en perfecto estado.
Muchos vehículos alimentan el DLC a través de un fusible compartido con otros sistemas. Un fusible dañado puede generar una falla completa de comunicación.
2️⃣ Confirmar alimentación y tierra en la ECU
Si la ECU no recibe:
Alimentación directa
Tierra adecuada
No habrá respuesta al intento de comunicación, generando la sensación de que el scanner no conecta con la ECU.
Antes de pensar en protocolos o red CAN, verifica voltajes reales en el módulo.
Fallas en red CAN que impiden la comunicación
Cuando existe fallo de comunicación CAN, debemos medir valores eléctricos reales.
🔹 Resistencia de red
Con el sistema apagado, la resistencia entre CAN High y CAN Low debe ser aproximadamente:
60 ohmios
Este valor proviene de dos resistencias de terminación de 120 ohm en paralelo.
Con la medición muy alta, muy baja o infinita, existe problema en la red.
🔹 Voltajes de operación
Con el sistema encendido: (Observa la tabla)
Verificación | Valor esperado |
|---|---|
Pin 16 DLC | 12V |
Pines 4 y 5 | Tierra sólida |
Resistencia CAN | ~60 ohm |
Voltaje CAN reposo | 2.5V |
CAN High activo | ~3.5V |
CAN Low activo | ~1.5V |
Si los voltajes están fuera de rango, puede haber:
Corto a tierra
Corto a positivo
Módulo interno en corto
Cableado dañado
Módulo defectuoso que tumba la red
Una causa frecuente cuando el scanner no se comunica con la ECU es un módulo que está generando interferencia en la red.
Síntomas típicos:
Ningún módulo responde.
Aparecen códigos como U0100 (pérdida de comunicación con ECM/PCM).
El scanner muestra error de comunicación general.
El procedimiento profesional consiste en aislar módulos progresivamente hasta recuperar la red.

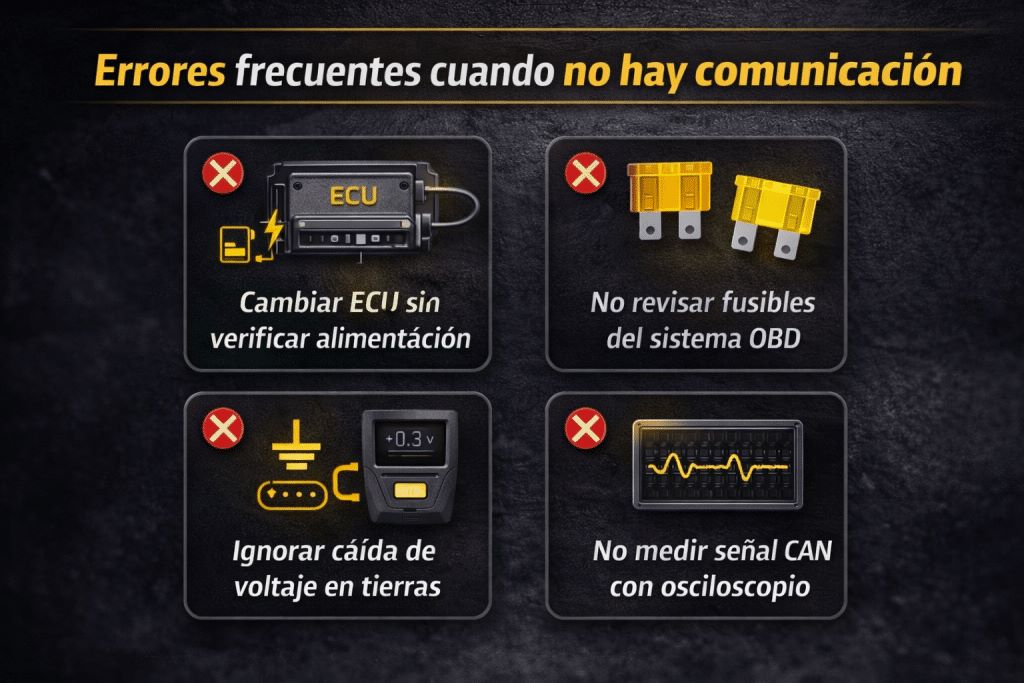

Errores comunes al diagnosticar una falla de comunicación OBD2
Muchos técnicos:
Cambian la ECU sin medir alimentación.
Cambian el scanner.
No revisan fusibles.
No miden la red CAN con multímetro.
No verifican resistencia de terminación.
Este tipo de errores genera gastos innecesarios y diagnósticos incorrectos.
El diagnóstico electrónico requiere método, no suposición.
Procedimiento profesional paso a paso
Cuando el scanner no detecta la ECU, sigue este orden:
Verificar alimentación en pin 16 del DLC.
Confirmar tierras en pines 4 y 5.
Revisar fusibles relacionados con ECU y red.
Medir resistencia entre CAN High y CAN Low.
Verificar voltajes de red en operación.
Aislar módulos si la red está colapsada.
Solo al final evaluar posible daño en ECU.
Este procedimiento evita reemplazos innecesarios y mejora la precisión del diagnóstico.
Causa vs solución en fallas de comunicación ECU
| Problema detectado | Posible causa | Acción recomendada |
|---|---|---|
| Scanner sin comunicación | Falta de alimentación | Verificar pin 16 y fusibles |
| Error de comunicación ECU | Falla en red CAN | Medir líneas CAN |
| No detecta módulos | ECU sin alimentación | Revisar voltaje en ECU |
Preguntas frecuentes sobre falla de comunicación OBD2
¿Puede un fusible impedir que el scanner se comunique?
Sí. Muchos vehículos alimentan el puerto OBD desde un fusible compartido. Si está abierto, no habrá comunicación.
¿Por qué el scanner enciende pero no detecta módulos?
Puede existir red CAN caída, módulo en corto o ECU sin alimentación.
¿Qué significa el código U0100?
Indica pérdida de comunicación con el ECM/PCM. Generalmente está relacionado con red CAN o alimentación.
¿Cuánto debe medir la red CAN correctamente?
Aproximadamente 60 ohmios entre CAN High y CAN Low con el sistema apagado.
Conclusión técnica
Cuando el scanner no se comunica con la ECU, el problema casi nunca es la herramienta de diagnóstico.
Las causas reales suelen estar en:
Alimentación del sistema
Fusibles
Red CAN
Módulos defectuosos
Un técnico intermedio que quiere evolucionar a diagnóstico avanzado debe entender la arquitectura de comunicación electrónica del vehículo y aplicar procedimientos estructurados.
En Autosoporte formamos técnicos capaces de analizar redes de comunicación, interpretar códigos DTC correctamente y realizar diagnósticos profesionales con medición real, no suposición.
Si deseas profundizar en diagnóstico con scanner y análisis de redes CAN, nuestros programas especializados desarrollan estos procedimientos con casos reales de taller.
